新型改性PP無鹵阻燃劑實驗OK！

PP無鹵膨脹阻燃劑目前性價比較高的是APP體系，而普通Ⅱ型APP體系的無鹵膨脹阻燃劑存在著析出、粘膜等缺點，我公司采用新型反應(yīng)機理，對普通Ⅱ型APP及其體系的無鹵阻燃劑進行了有機化極性改性。通過大量實驗證明，該無鹵體系與PP的相容性有了極大程度的提高，使得阻燃PP在加工過程中無滑膩、注塑過程中無粘模、浸水實驗無渾濁。

產(chǎn)品指標(biāo)：

指標(biāo)	單位	FR-PP NP（2）
外觀	---	白色粉末
氮含量	%	22-25
磷含量	%	19-22
干燥失重	%	0.5 max
水溶性	25℃，g/100mlH2O	0.3 max
平均粒徑	D50，μm	10-15
分解溫度	℃	250 min

      應(yīng)用舉例：

樹脂品種	PP	PP	PP	HDPE
FR-PP NP(2)，%	23-25	28-32	35-38	32-36
阻燃，UL94	V0(3.0mm)	V0(1.5mm)	V0(2.0mm)	V0(1.5mm)

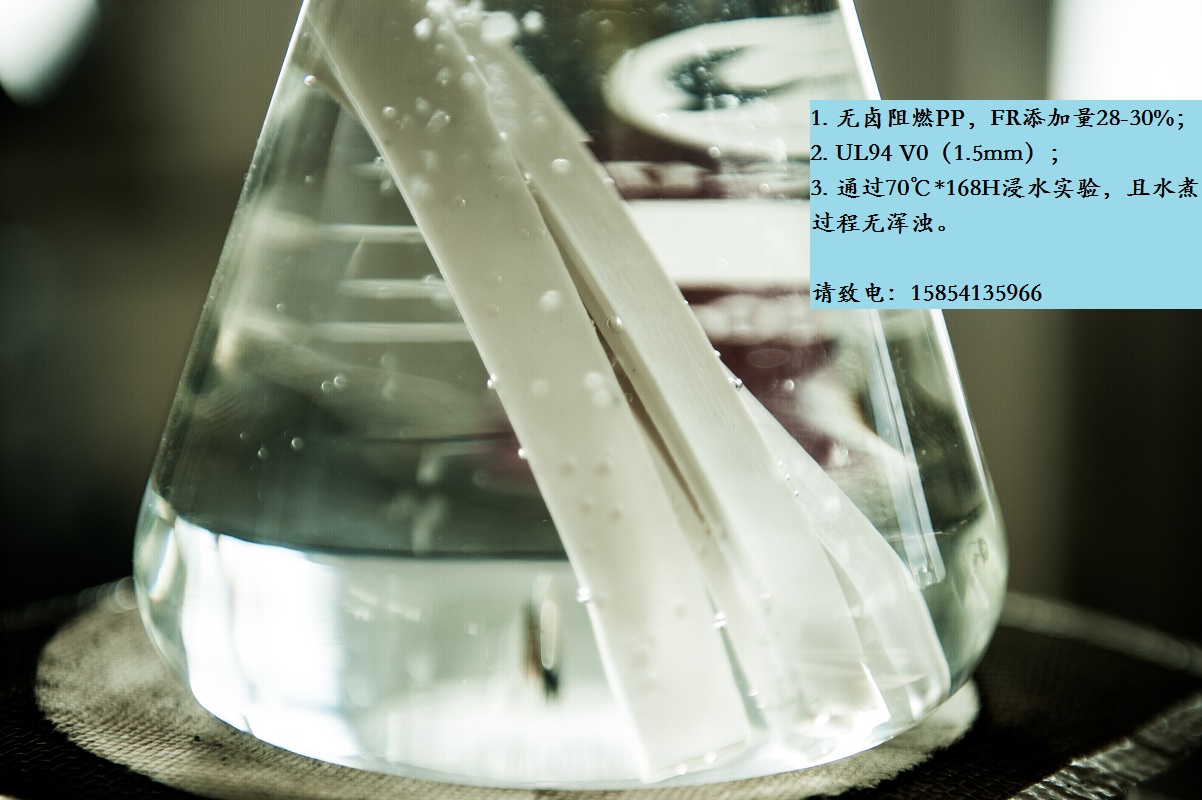

      浸水圖片：

圖片說明：

1. PP+30%FR-PP NP(2)經(jīng)雙螺桿擠出造粒后注塑，樣條于70℃水中浸泡168h；

2. 阻燃效果：UL94 V0（1.5mm），GWIT 750(2.0mm)；

3. 水煮過程中不換水，水依然清澈，上圖為168H后的圖片。
